内蒙古艺术学院演艺厅技术手册
内蒙古艺术学院演艺厅技术手册
内蒙古艺术学院艺术创作与实践中心
2022.6
第一章 剧场概要

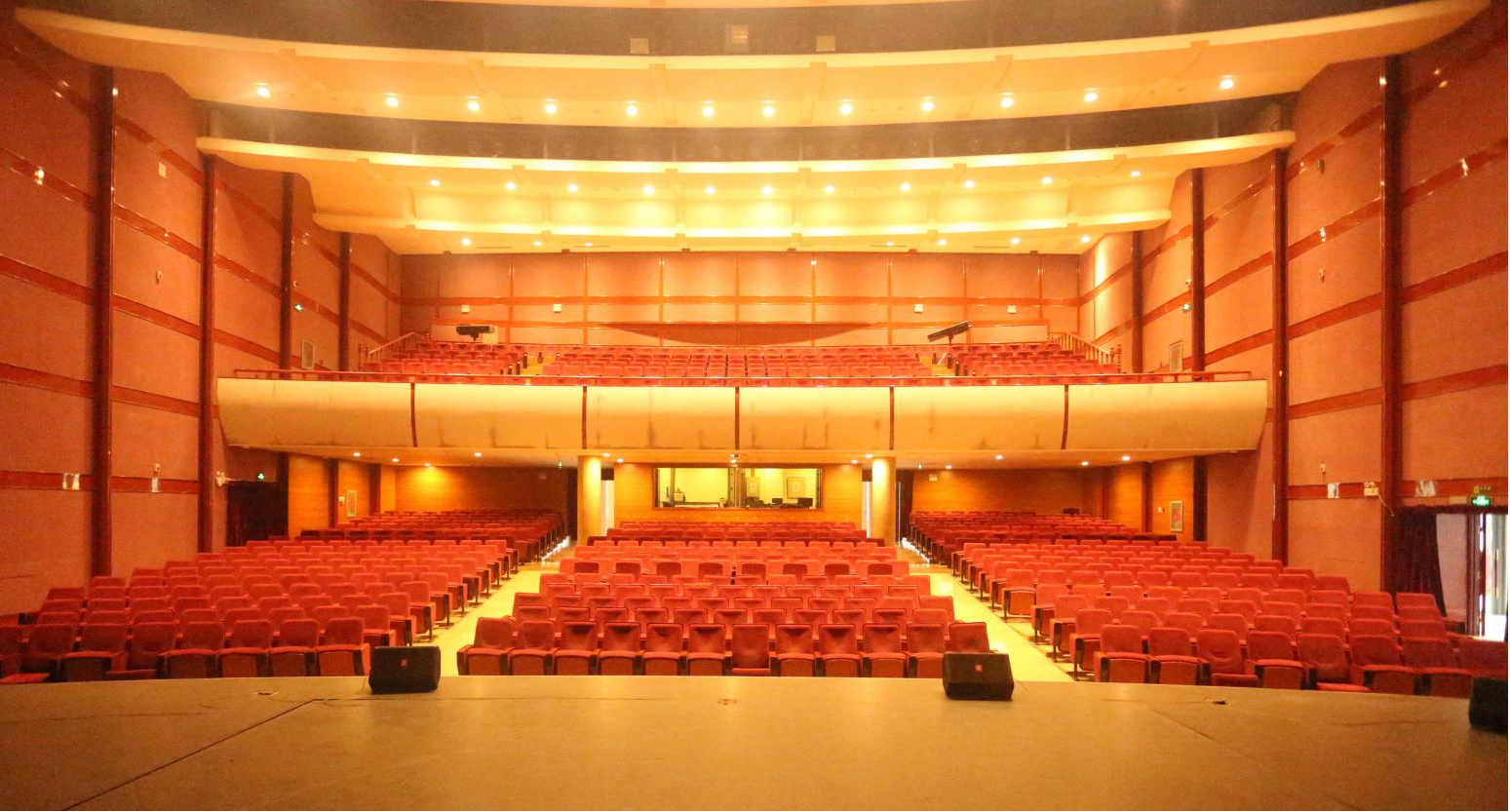

一、观众厅
观众厅一楼设有坐席532席，二楼设有坐席227席，共759席

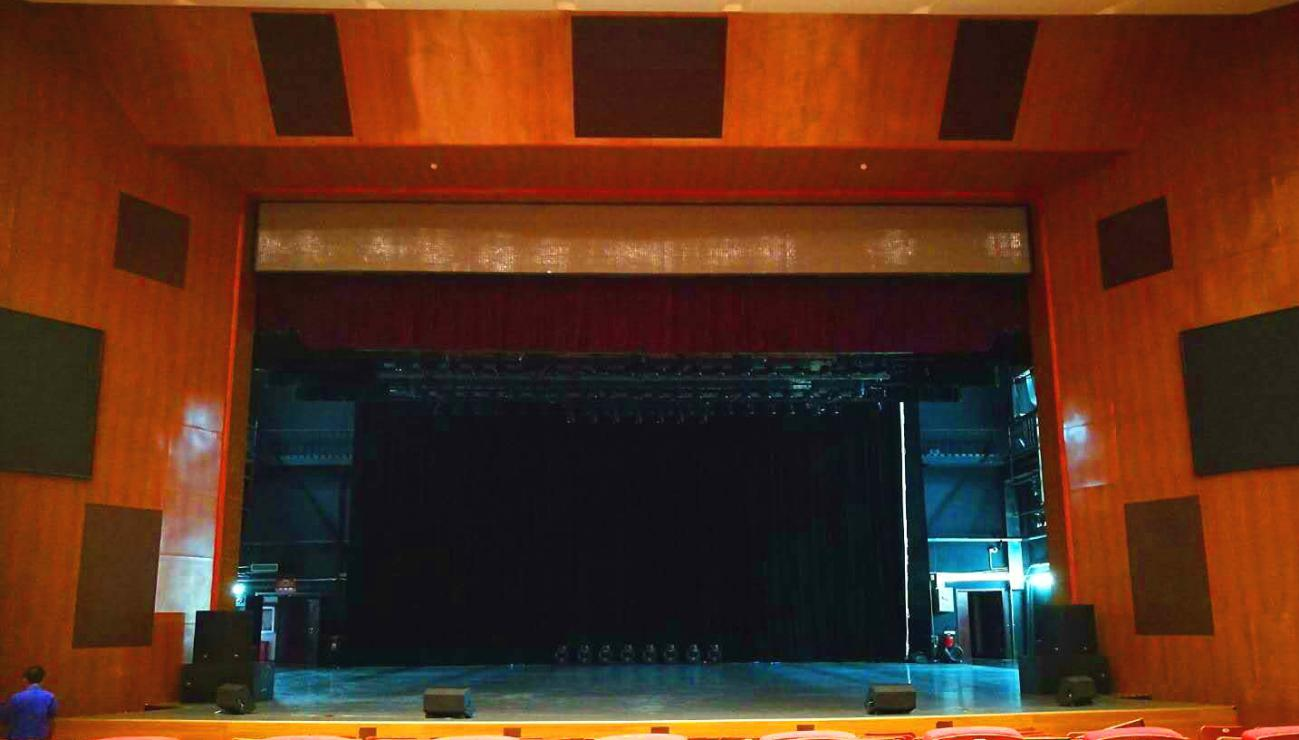

二、舞台
演艺厅舞台包括主舞台、左右侧台，设有可升降乐池。
舞台台口：宽 13.6m 主舞台：宽 13.6m
高 9m 深 17.4m乐池 12.3m大幕线
左侧台： 宽 10.6m 右侧台：宽 3.2m
深 13.5m 深13.5m
三、化妆间及琴库

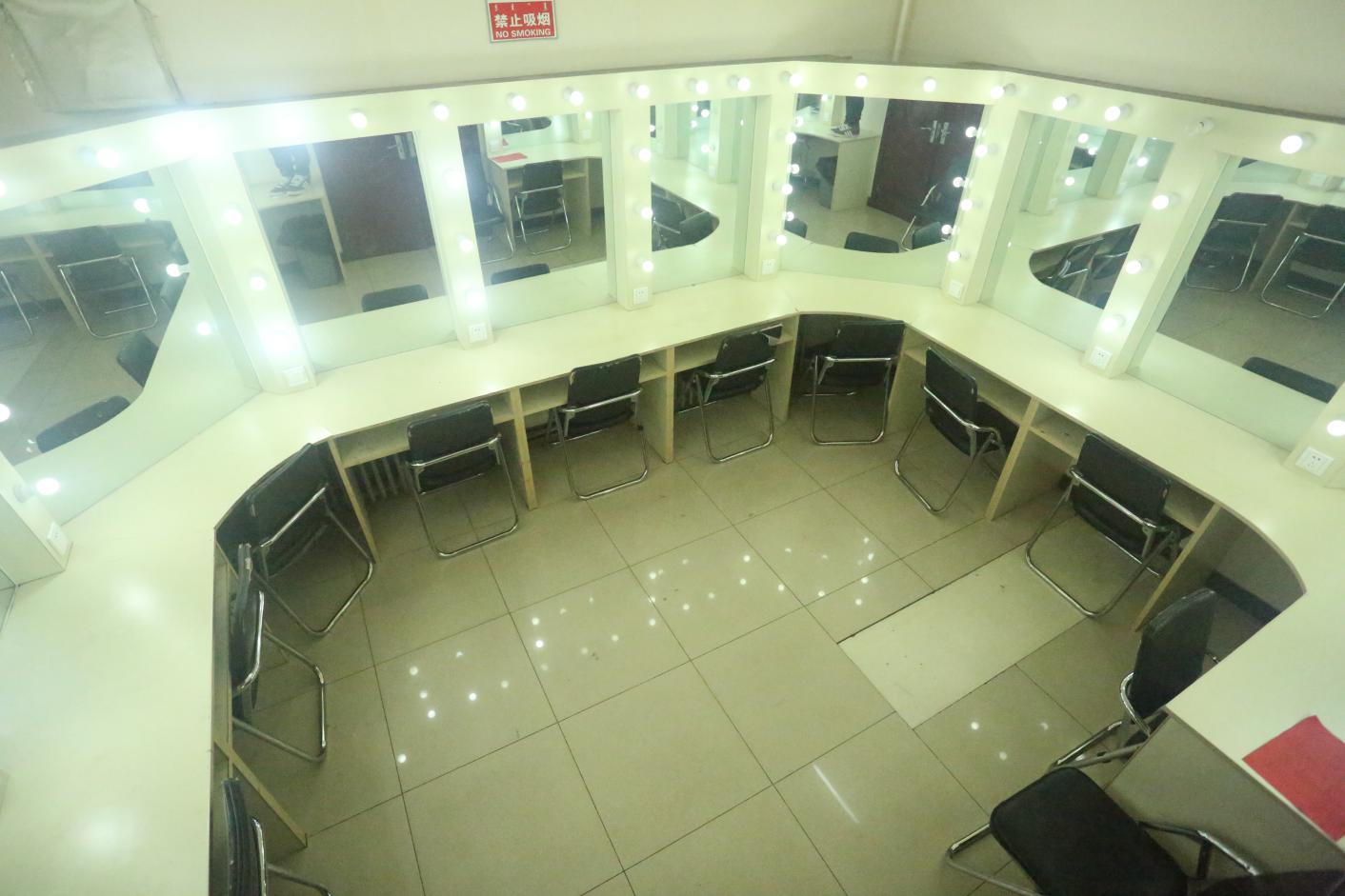

剧院设化妆间5间。

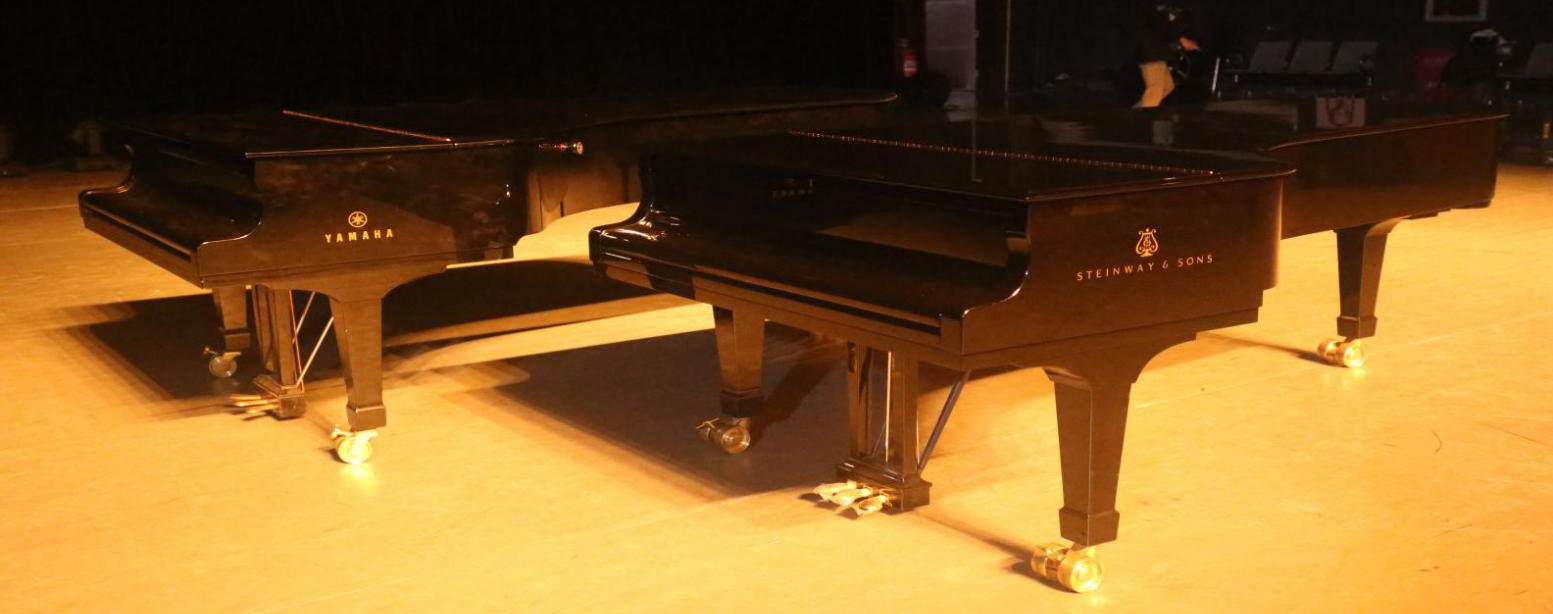

设琴库1间，可提供斯坦威三角钢琴两台，雅马哈三角钢琴一台。

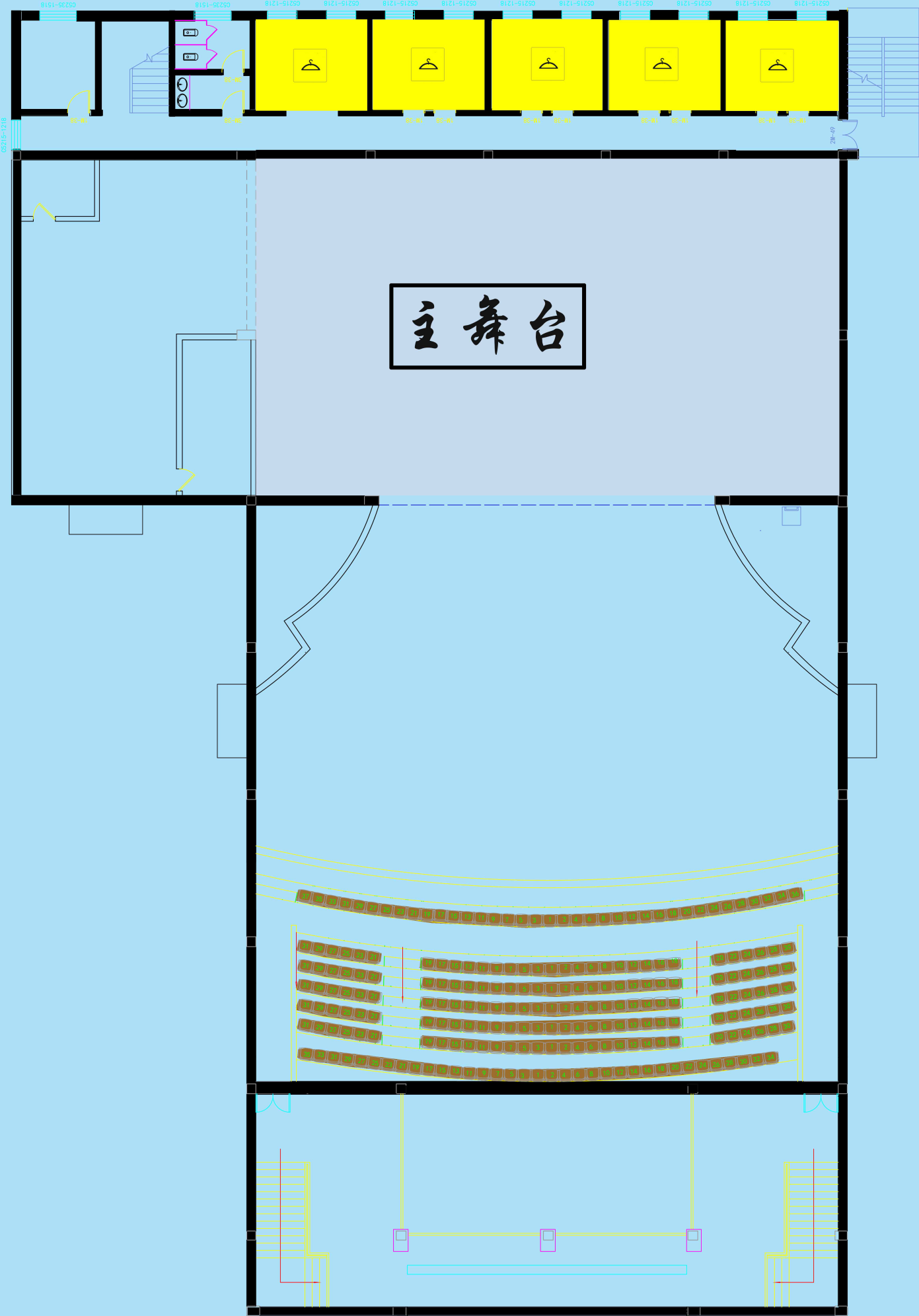

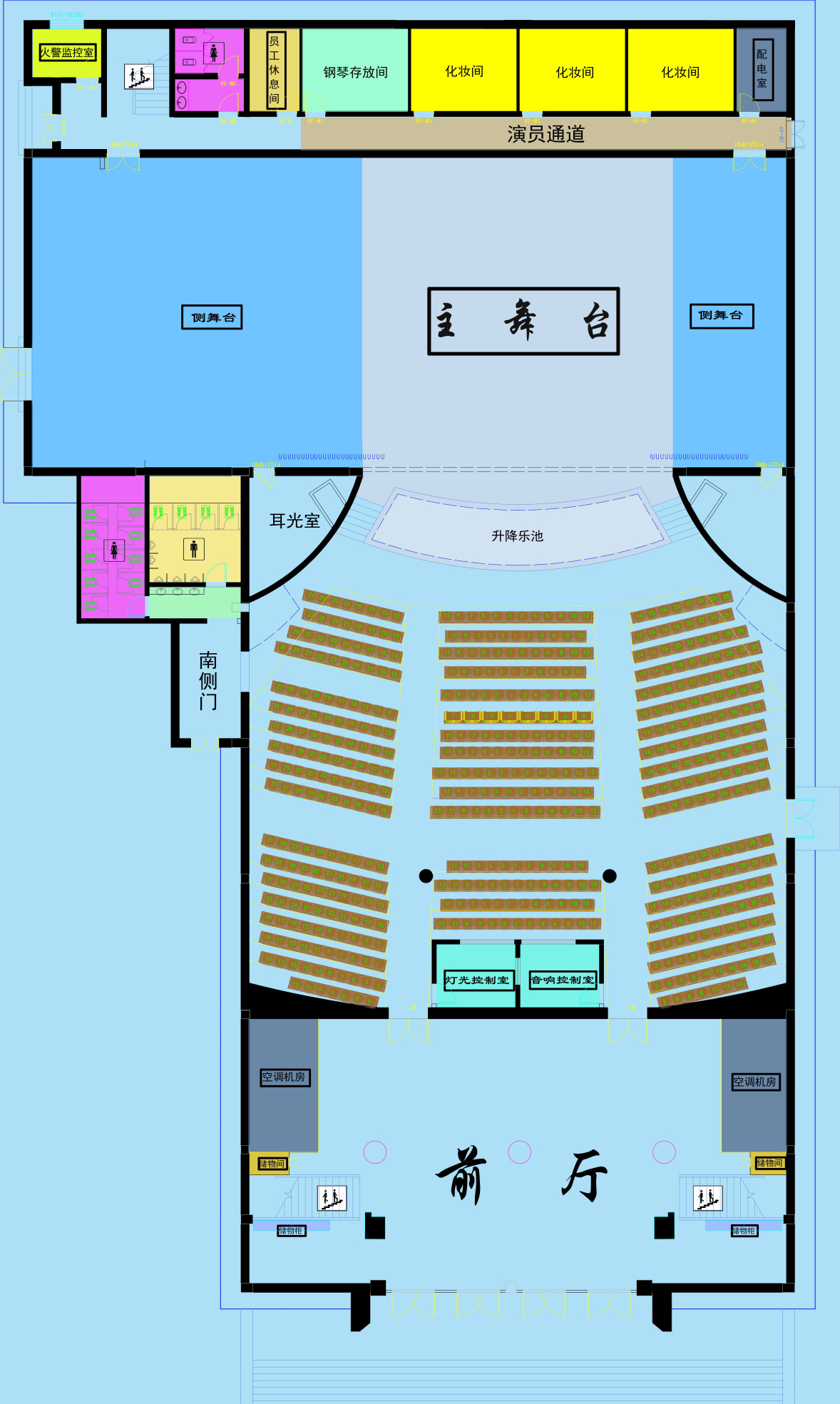

剧场一楼平面图
剧场二楼平面图
第二章 剧院舞台机械设备
一、舞台机械设备概要
剧场舞台配有大型舞台机械设备，分为台下设备和台上设备。
台下设备有：升降乐池。

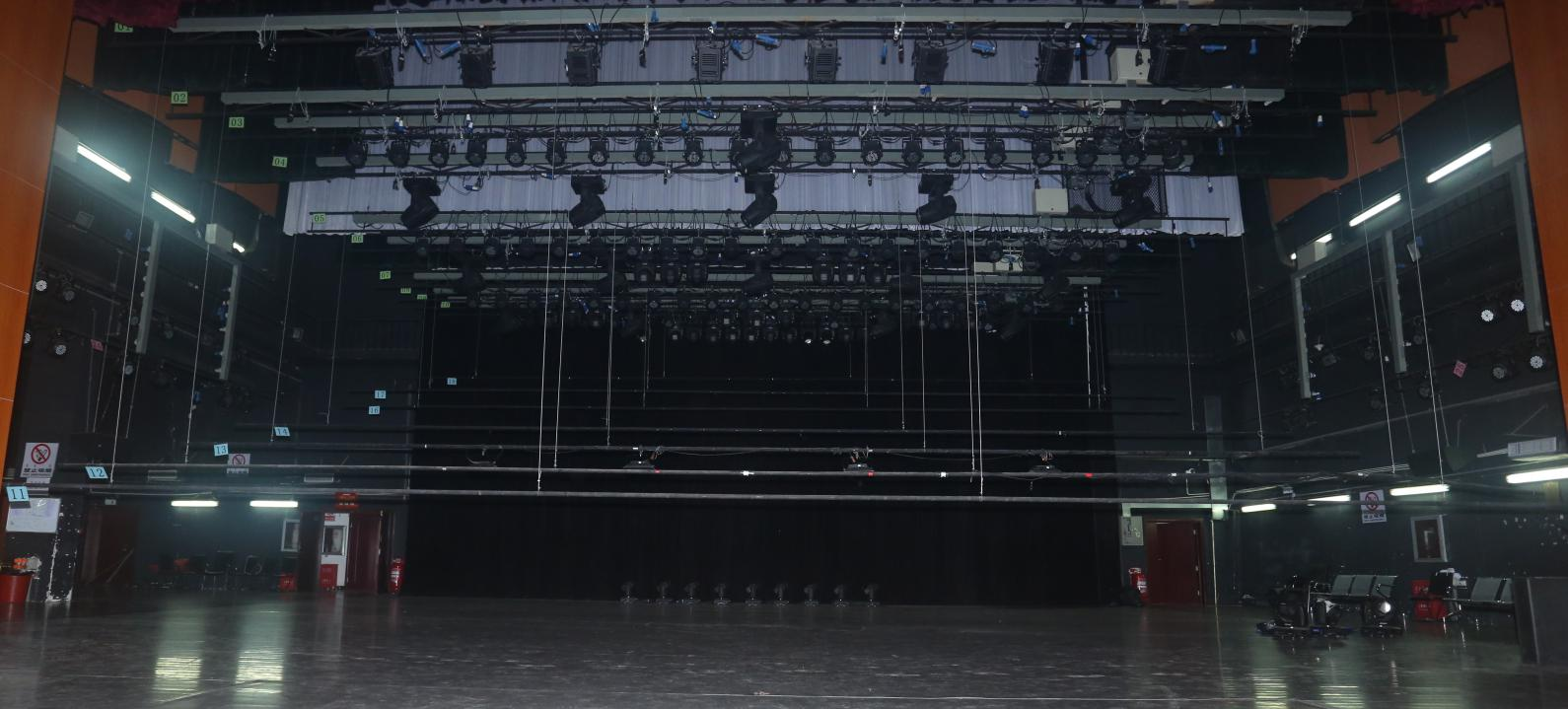

台上设备有：大幕机、二道幕机，10道景杆、9道灯杆、两道侧光吊架。
舞台机械设备参数
名称 | 台数 | 规格（m） | 行程（m） | 荷载（KN） | 备注 |
大幕机 | 1 | 14.5 | 14 | 可对开，可提升 | |
二道幕机 | 1 | 14.5 | 14 | 可对开，可提升 | |
灯杆 | 10 | 15 | 14 | 500 | |
景杆 | 9 | 16 | 14 | 200 | |
檐幕杆 | 4 | 18 | 14 | 200 | |
侧光吊架 | 2 | 9*2.4 | 7 | 400 |

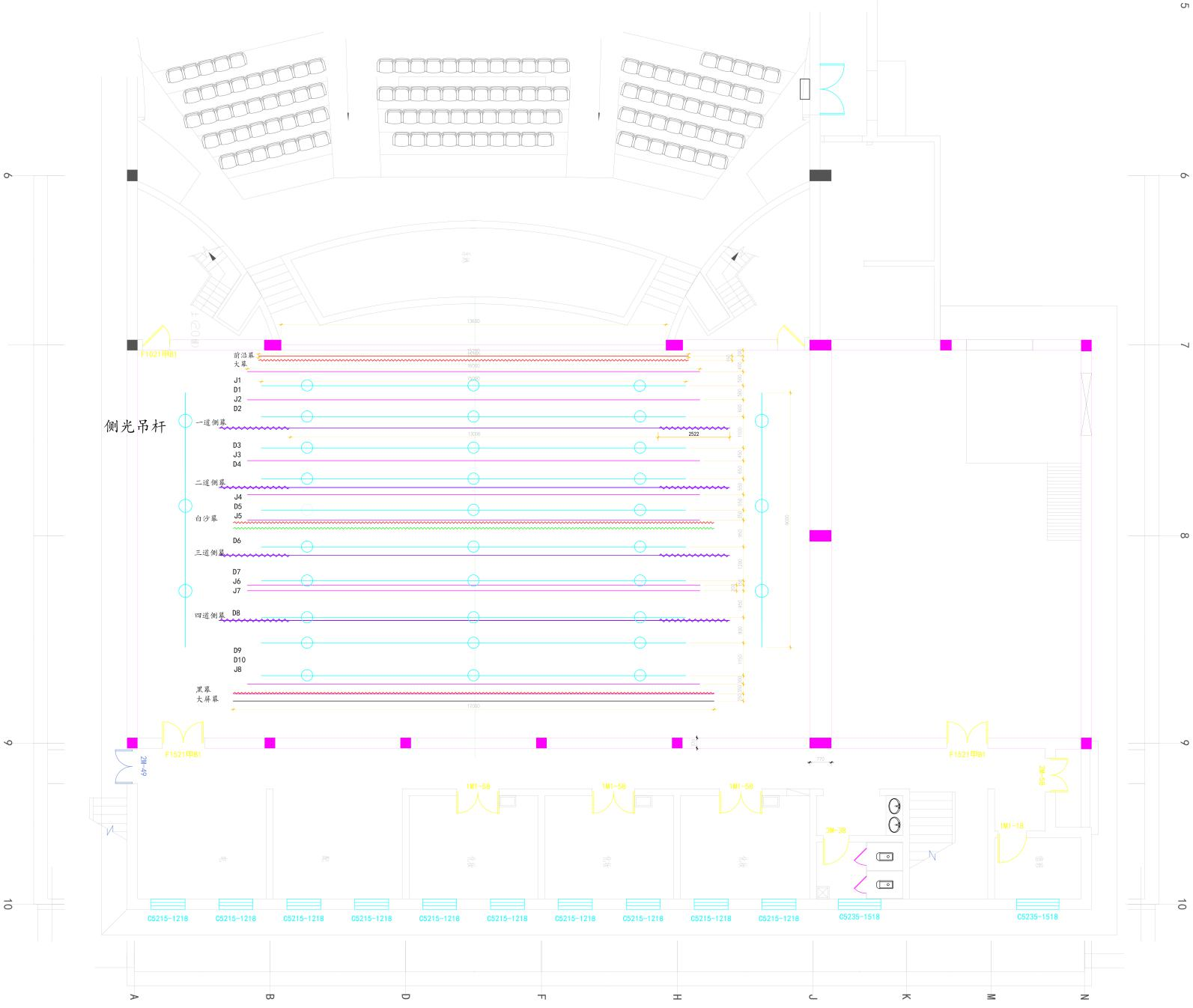

二、舞台机械平面图
三、返声罩系统
舞台区域为了满足音乐会演出条件，设计了该音乐返声罩系统：
系统由三组返声罩上片，一组返声罩后片及两侧各3组返声罩侧片组成，可以有效增加观众厅前区早期声反射，可以增强观众厅响度、延长观众厅混响，改善整体音质。
1. 返声罩内面积约88平米，可以满足大多数演出需要，当乐队人数特别多时可利用升降乐池台面。
2. 返声罩顶片、侧片及后片均采用悬挂式安装。
3. 返声罩系统均采用铝蜂窝板等轻型声学材料，内含表面装修及照明灯具。
4. 返声罩采用拼装设计、 创新开发侧板存储空间，安装方便，存储不占用舞台，安装时间三小时左右。
第三章 剧院舞台灯光系统
一、灯光系统概要
剧院舞台灯光系统由灯光控制台，网络数据传送设备（备有DMX512模拟信号）设备、调光设备（可控硅控制直通、调光回路）、电缆系统及接线盒、舞台灯具组成。
剧场灯光固定安装区域分布为：主舞台上空共有10道灯杆。台口内两侧各有一道柱光（3层）。主舞台两侧侧光吊架分为三层。观众席上方共有两道面光桥。观众席前区乐池两侧各有耳光室，每侧两层。两台追光位于二楼观众席后区。
剧院灯光共有288个回路，每路直通/调光电源可单独修改，每路均可独立送电。回路接口均为欧标航空插头(32A)，单路大负荷6KW。
二、 灯光系统设备
灯光控制台：Grangd MA2 Fullsize
第四章 剧院扩声系统
一、扩声系统概要
剧院配有数字调音台Soundcraft Vi3000 （96路）一张。为满足不同现场演出的不同需求和节目录制的需要，场内设置了多处信号接入点：
舞台上场口设置16路输入信号缆盒，通往音响控制室光纤一条;下场口设置6路输入信号缆盒。可同时满足模拟信号和数字信号的传输。
舞台音响配置表
序号 | 产品名称 | 规格型号 | 数量 | 单位 | 备注 |
A1 | ·主调音台96路混音输入32组话筒/线路输入 ·LINE OUT24;MASTERS左、中、右三组主线 ·16个VCA编组和4个独立哑音编组 | SoundCraft VI3000数字光纤网络现场调音台 | 1 | 台 | |
A2 | 32路话筒线路输入，8路线路输出，4对AES输出，MADI卡，光纤 | SoundCraft舞台机柜光纤网络音频接口箱 | 1 | 台 | |
B1 | 左声道全频扬声器 | JBL AM7215/64 | 1 | 只 | |
B2 | 网络数字功率放大器 | CROWN IT5000HD | 1 | 台 | |
B3 | 左声道拉声像全频扬声器 | JBL AM7215/95 | 3 | 只 | |
B4 | 网络数字功率放大器（带DSP） | CROWN IT5000HD | 1 | 台 | |
B5 | 左声道超低频扬声器 | JBL ASB6128 | 1 | 只 | |
B6 | 网络数字功率放大器（带DSP） | CROWN IT9000HD | 1 | 台 | |
B7 | 右声道全频扬声器 | JBL AM7215/64 | 1 | 只 | |
B8 | 网络数字功率放大器 | CROWN IT5000HD | 1 | 台 | |
B9 | 右声道拉声像全频扬声器 | JBL AM7215/95 | 3 | 只 | |
B10 | 网络数字功率放大器 | CROWN IT5000HD | 1 | 台 | |
B11 | 右声道超低频扬声器 | JBL ASB6128 | 1 | 只 | |
B12 | 网络数字功率放大器（带DSP） | CROWN IT9000HD | 1 | 台 | |
B13 | 中央声道全频扬声器 | JBL AM7215/64 | 2 | 只 | |
B14 | 网络数字功率放大器（带DSP） | CROWN IT5000HD | 2 | 台 | |
B15 | 舞台固定返送全频扬声器 | JBL AM4215/95 | 4 | 只 | |
B16 | 网络数字功率放大器（带DSP） | CROWN IT4000 | 2 | 台 | |
B17 | 舞台流动返送全频扬声器 | JBL SRX712M | 4 | 只 | |
B18 | 网络数字功率放大器（带DSP） | CROWN XTI6000 | 2 | 台 | |
B19 | 台唇补声扬声器 | JBL Control 1pro | 5 | 只 | |
B20 | 网络数字功率放大器（带DSP） | CROWN XTI1000 | 2 | 台 | |
B21 | 大厅全频扬声器 | JBL Control28 | 2 | 只 | |
B22 | 网络数字功率放大器（带DSP） | CROWN XTI1000 | 1 | 台 | |
C1 | |||||
C1.1 | 双通道无线传声器接收机 | SHURE UR4D+ | 6 | 台 | |
C1.2 | 无线手持话筒 | SHURE UR2/KSM9 | 12 | 只 | |
C1.3 | 无线腰包发射器 | SHURE UR1 | 6 | 只 | |
C1.5 | 头戴无线话筒 | SHURE Beta53（RF） | 6 | 只 | |
C1.6 | 无线话筒分配器 | SHURE UA844SWB-UK | 1 | 台 | |
C1.7 | 宽带有源指向性接收天线 | SHURE UA874WB | 2 | 只 | |
第五章 LED显示屏系统
一、LED显示屏系统概要
名称 | 规格(m) | 分辨率 | 备注 | |
1 | 主屏幕 | 14X7.6 | 1440*550 | P3 全彩 |
2 | 侧屏 | 600*500 | P6 全彩 | |
3 | 会标屏（内） | 13.6X1.2 | 3360*280 | 单色 |
4 | 会标屏（外） | 1020*96 | 单色 |
会标屏播放图片要求黑底红字JPG格式
主屏幕播放视频要求MP4格式
第六章 剧场幕布、地胶
一、幕布
剧场大幕和二道幕打开方式为对开式和提升式两种。
所有幕布面料均采用专用幕布纺织品，大幕、檐幕、边条幕均为天鹅绒面料，幕布有不透光、高密度加厚衬底。天幕、纱幕均采用超宽幅面料，采用无缝隙垂直缝合工艺。幕布的阻燃处理均在面料染色过程中同时完成，防火等级为国家阻燃处理标准B1级。
幕布参数及种类
名称 | 规格 | 数量 | 材质 | 颜色 | 备注 | |
1 | 大幕 | 9*7.5*2 | 2 | 天鹅绒 | 红 | |
2 | 前檐幕 | 2.1*14.5 | 1 | 天鹅绒 | 红 | |
3 | 檐幕 | 1.9*18 | 4 | 天鹅绒 | 绿 | |
4 | 侧幕 | 2.5*8.7 | 8 | 天鹅绒 | 绿 | |
5 | 二道幕 | 9*7.5*2 | 2 | 天鹅绒 | 黄 | |
6 | 天幕 | 8*15 | 2 | 天鹅绒帆布 | 黑、白 |
二、舞蹈专用地胶
舞蹈专用地胶为国外进口，采用匀质乙烯基防滑材料，厚度5mm，防火等级EN350-1，适合民族舞、现代舞、芭蕾舞、爵士舞等多用途使用。
名称 | 颜色 | 规格 | 数量 | 备注 |
舞蹈专用地胶 | 浅灰 | 1.2*17.3 | 15 |
上述设备情况以现场勘查为准
内蒙古艺术学院演艺厅联系方式
地 址： 内蒙古呼和浩特市新城区新华东街101号内蒙古艺术学院
联系电话：0471-4973151
